CGET Raziskovalno vrtanje CGET CS14/CS14C Krožni sveder

SPECIFIKACIJE UČINKOVITOSTI CS14/CS14C



Globinska zmogljivost vrtanja (žično ali običajno)

Bžična povezava1540 m(5052 ft)

Nžična povezava1200 m(4042 ft)

H žična povezava800 m(2695 ft)

Pžična povezava475 m(1558 ft)

* Globina temelji na navpični luknji *

Glavno dvigalo

Zmogljivost ene linije: goli boben 80 kN (18 000 lb)

Hitrost linije: goli boben 44 m/min (148 ft/min)

Velikost kabla: 35 m (118 ft) x 16 mm (10/16 in)



Žična povezava

Zmogljivost: 1830 m (6000 ft) od 4,76 mm (3/16 in) 975 m (3200 ft) od 6,35 mm (1/4 in)

Vlečna sila: goli boben: 11,9 kN (2665 lb) polni boben: 3,0 kN (668 lb)

Hitrost linije: goli boben 114 m/min (374 ft/min) polni boben 453 m/min (1486 ft/min)



Sistem teleskopa in podajanja

Podajalni hod: 3,5 m (11,5 ft)

Hitrost podajanja: hitro in počasi s spremenljivim nadzorom

Potisk: 59,6 kN (13 390 lb)

Vlečna sila: 138 kN (31 020 lb)

Kot vrtanja: 45 do 90 stopinj

Vlečna dolžina palice: 6,09 m (20 ft)



Napajalna enota

Proizvajalec: Cummins

Model: QSB6,7 Tier III

Prostornina: 6,7 litra 6 cyl.

Moč: 153 kW (208 KM)

vrtljajev: 1800

Vrsta motorja: Dizel s turbopolnilnikom/naknadno hlajenje

Hlajenje: vodno

Električni sistem: 24 V (Alternator 24 V, 95 Amp)



Hidravlični sistem

Primarna črpalka: 28 MPa – 242 l/min (4061 psi – 63,9 gal/min)

Sekundarna črpalka: 20 MPa – 122 l/min (2901 psi – 32,2 gal/min)

Pomožna črpalka: 21,5 MPa – 47 l/min (3118 psi – 12,4 gal/min)

Hlajenje hidravličnega olja: Zračno



Hitrosti vrtalne glave in vretena

Moč: Hidravlični motor – spremenljiva hitrost/reverzibilen

Končni pogon: 4-inčni verižni pogon v oljni kopeli – razmerje 2:5

Vreteno (notranji premer): 117 mm (4 5/8 in)

Hitrost vretena: 117-1300 rpm

Navor: največ 5113 Nm (3771 ftlb)

Zgibna glava: Zavihajte stran



Možnost pajka

Radio daljinsko voden, največja hitrost 3 km/h

Trak za gosenice za težke obremenitve, širine 300 mm 6991 1389 01 (v4.1)



Montaža vpenjalne glave

Tip: Hidravlično odprto, vzmetno zaprto

Največji notranji premer: 117 mm (4 5/8 in)

Nosilnost: 1 8143 kg (40 000 lb)



Držalo za palice

Tip: Hidravlično odprto, plinska vzmet zaprta

Največji notranji premer: 210 mm (8,3 in)

Nosilnost: 13 000 kg (28 660 lb)



Podpore za svedre

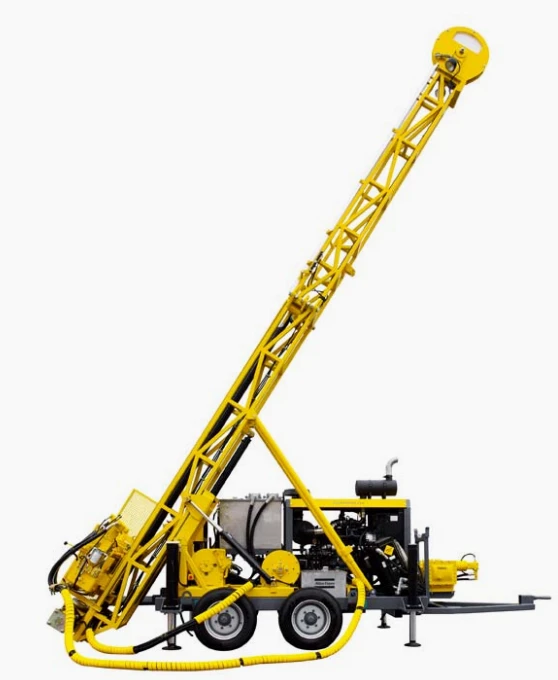

Naprava, nameščena na prikolico, štiri kolesa 770 mm (30,3 in).

Podpora: 4 hidravlične dvigalke

Premer blazinice: 200 / 230 mm (7,87 / 9 in)

Dolžina potovanja: 550 mm (21,6 in)



Teža

- CS14 vklj. Trido140 in držalo za palice: 7000 kg (15 430 lb)

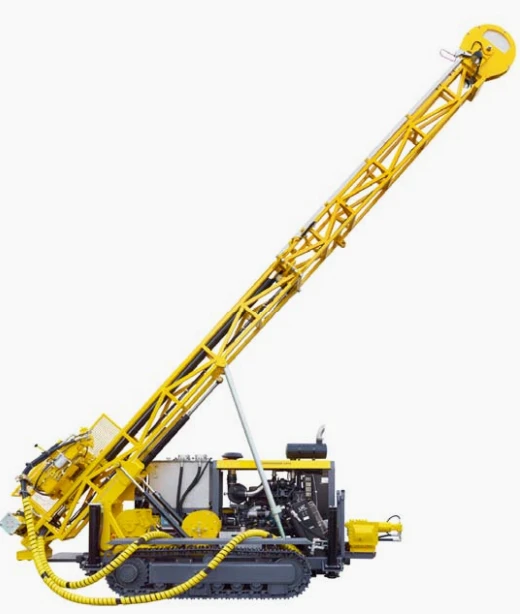

- CS14C (vgrajen goseničar): 9000 kg (19 800 lb)



Dimenzije (L – W – H)

V transportnem položaju (odstranjen zgornji drog):

6370 mm (21,45 ft) 2200 mm (7,22 ft) 2340 mm (7,88 ft)



Transport na mestu vrtanja (zgornji drog zložen):

6370 mm (21,45 ft) 2550 mm (8,59 ft) 2340 mm (7,88 ft)



Standardna oprema

-Hidravlični deponij jambora

-Hidravlično držalo palic velikosti P

- Jambor v dveh delih

-4 hidravlične izravnalne dvigalke

-Veliko kronsko kolutno kolo

- Vlečni paket

- Obrabne vrvi na spodnjem drogu

-Rezervoar za gorivo 200 l (53 gal)

- Varnostna varovala

- Filter za gorivo in separator vode

- Črpalka za polnjenje rezervoarja hidravličnega olja

-Hidravlični dvig jambora



Možnosti

- Naprava, nameščena na gosenicah – CS14C

- Hidravlični mešalnik blata

- Merilnik vrtljajev

- Merilnik pretoka vode (max 6,4 MPa)

-Hidravlična blatna črpalka, Trido 140:

največji pretok / tlak: 140 l/min (37 gal/min) / 7 MPa (1015 psi)

Vse teže in mere so približne vrednosti in jih CGET lahko spremeni
